角形鉄蓋 HTS45-35シリーズ(空気弁・消火栓)

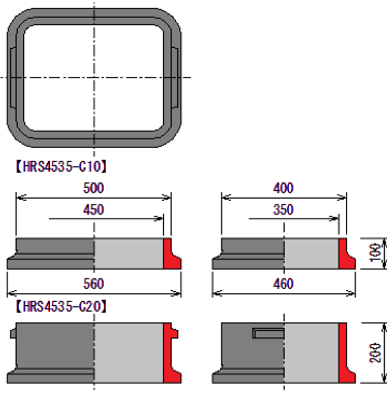

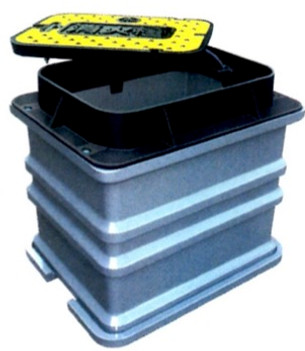

レジンコンクリート部材

【方取っ手・鎖式】

HTS45-35C-1

HTS45-35C-2

HTS45-35C-2

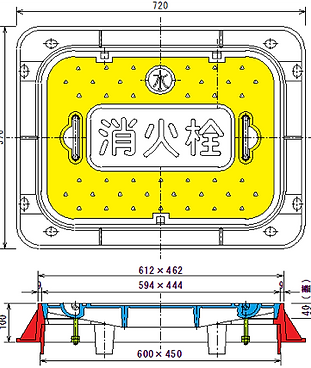

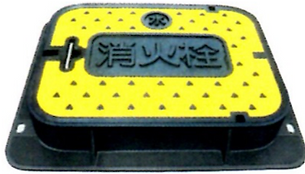

角形鉄蓋 HTS55-35シリーズ(空気弁・消火栓)



【方取っ手・蝶番式】

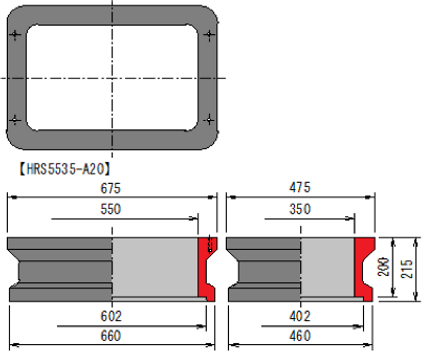

レジンコンクリート部材

HTS55-35C-1

HTS55-35C-2

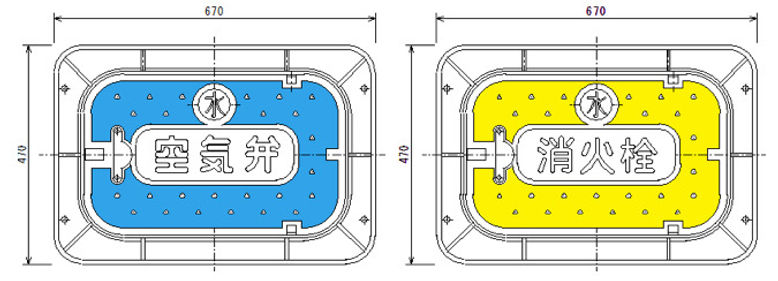

角形鉄蓋 HTS60-45シリーズ(空気弁・消火栓)



HTS60-45C-4

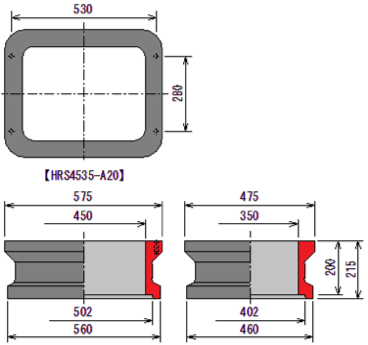

レジンコンクリート部材



ネジ式弁筐(HVBスライド内蔵蝶番式・除雪型)

内蝶番構造型・・・有効内径を独自の蝶番取付機能により広げる効果があります。


《G蝶番機能》

HVB-Gシリーズ(除雪型)


ネジ式弁筐(HVBシリーズ 鎖式)



A・Tシリーズ兼用鉄蓋

HVB-A型


HVB-Aシリーズ


HVB-Tシリーズ(除雪型)


ネジ式弁筐体(HVBシリーズ 鎖式・除雪型)



HVB-Hシリーズ  六角蓋

Hシリーズ用鉄蓋


*コンクリート製


■口径・管種取替式表示プレート

品番:KHMF-□□□

■八角取替式表示コマ

品番:SHMF-□□□

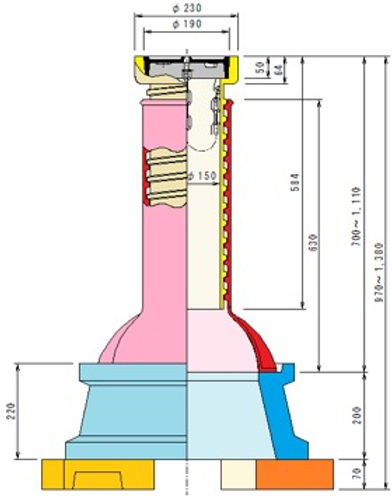

ネジ式弁筐(HVBシリーズ 高深度仕様参考例)



弁筺継手を利用した高深度ねじ式弁筺

​■弁筺継手HVBシリーズ用

HV-66


HVB-A1LHV-66


HVB-A1L
