上水道用



【主な上水道用弁筺製品の特長】



 すべての上水道用鉄蓋に耐久性、耐摩耗性、耐衝撃性に極めて優れたダクタイル鋳鉄を使用する事により、標準設計荷重をT-25仕様にしております。

 独自の開発によるガタツキ防止機能、蓋開閉機能、内圧排出機能、レベル調整機能、土砂 流入防止機能等を使用した豊富な品揃えの優れた規格準拠型製品です。

 独自の開発によるHFVシリーズは、中間桝に塩ビVP・VU管を採用し、下桝と底板を一体形にする事により、軽量化、部材点数の少数化、作業の安易性、低コスト化に優れた製品です。

 円形鉄蓋用及び角形鉄蓋用レジンコンクリート部材は、日本水道協会規格JWWAB132・133・K148に準拠適合した製品です。

 ネジ式弁筐は、日本水道協会規格JWWAB100に準拠適合した製品です。

 弊社鋳鉄製品は、環境循環型社会に対応したリサイクル可能製品です。

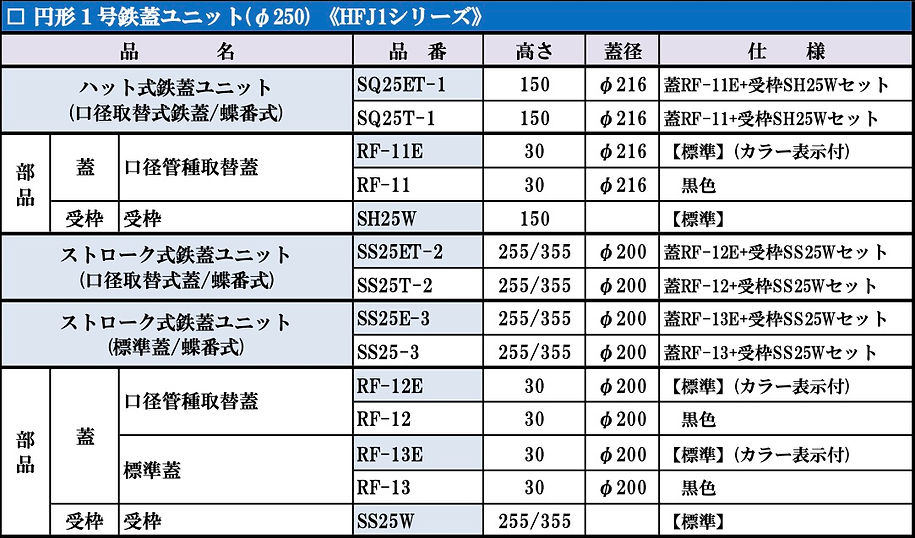

円形1号鉄蓋(HFJ1シリーズ)

HFJ1-SQ25ET-1

HFJ1-SS25ET-2

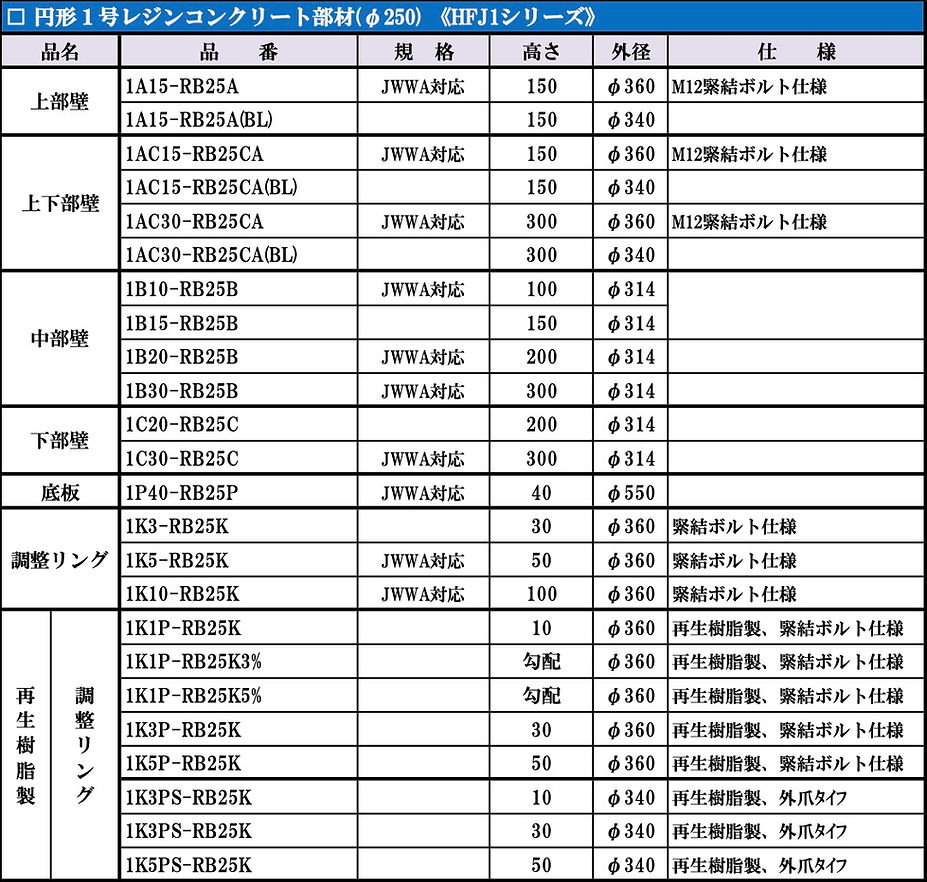

円形1号レジンコンクリート部材(HFJ1シリーズ)

%E5%86%86%E5%BD%A21%E5%8F%B7%E8%A1%A8_ed

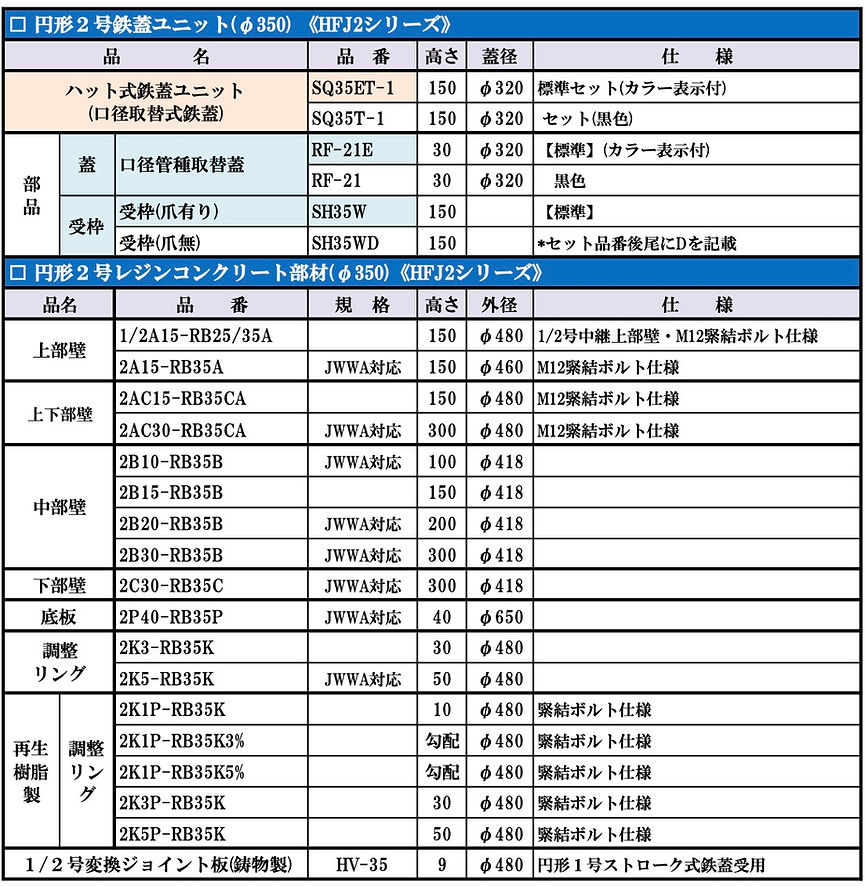

円形2号鉄蓋(HFJ2シリーズ)


円形2号レジンコンクリート部材(HFJ2シリーズ)

HV-35 (鋳物製)

【1/2号変換ジョイント板】

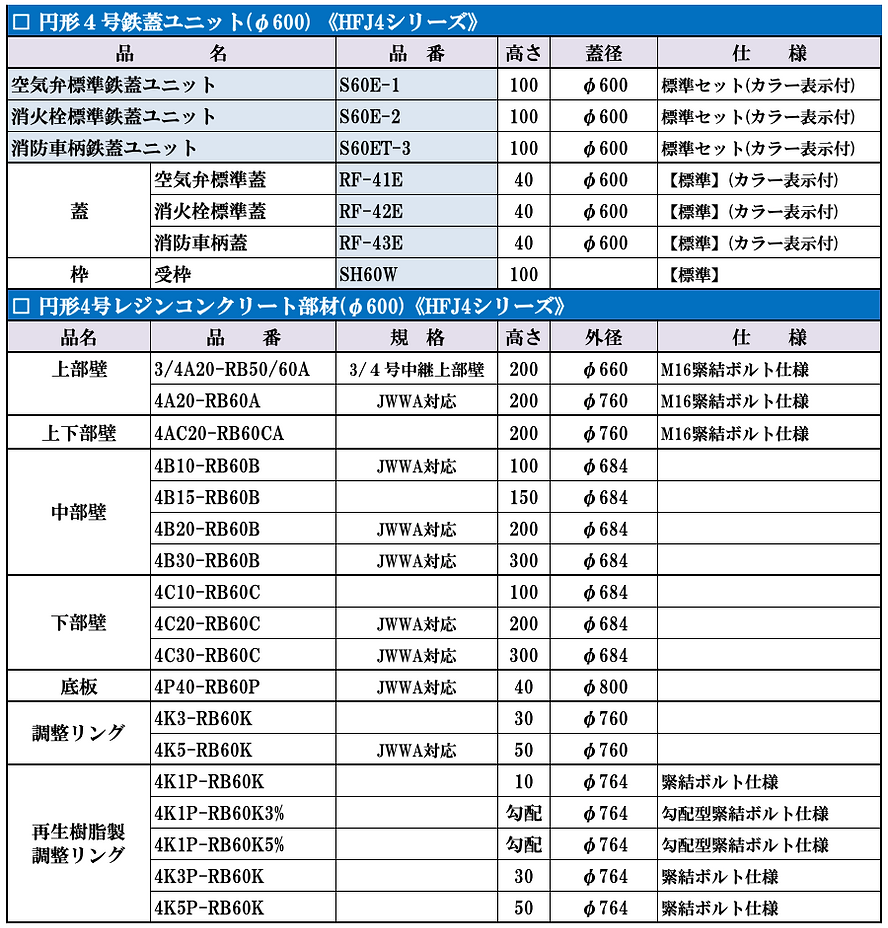

円形3号・4号鉄蓋(HFJ3・4シリーズ)

HFJ3(4)-S50(60)ET-1

HFJ3(4)-S50(60)ET-2

   HFJ3(4)-S50(60)ET-3

円形3号・4号レジンコンクリート部材(HFJ3・4シリーズ)


円形スラブ

円形スラブ:HSD-S

円形スラブ:HSD-1

円形スラブ:HSD-2

%E3%82%B9%E3%83%A9%E3%83%95%E3%82%992_ed
%E3%82%B9%E3%83%A9%E3%83%95%E3%82%99%E5%

スラブ

2分割スラブ:SR-C1

2分割スラブ:SR-C2

2分割スラブコンクリート製

2%E5%88%86%E5%89%B2%E3%82%B9%E3%83%A9%E3
